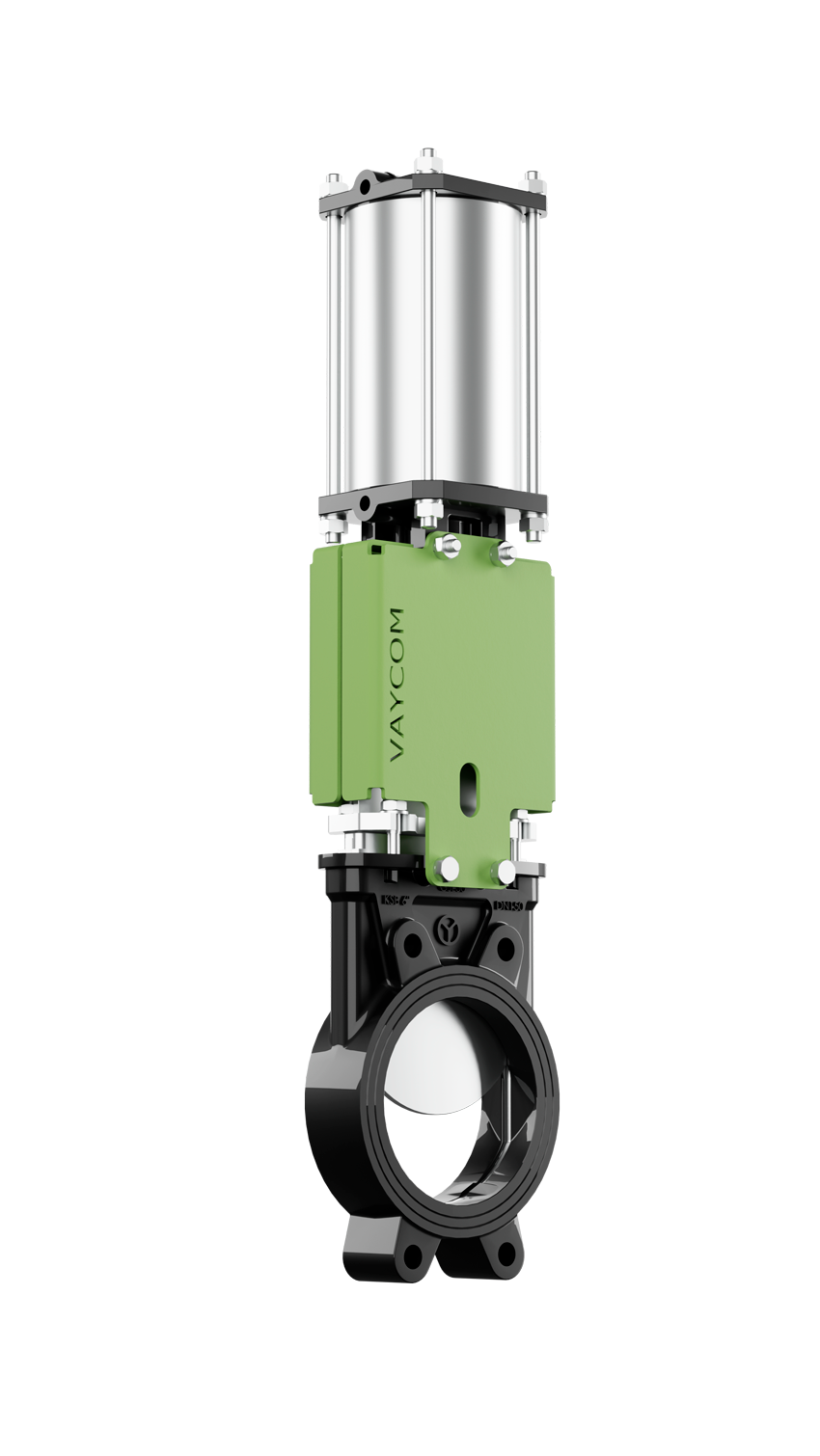

KSB - Válvula de Guillotina Bidireccional
VAYCOMLa válvula de guillotina KSB es bidireccional y consta de un cuerpo monoblock de fundición, con montaje tipo wafer entre bridas. El cierre va insertado en el cuerpo y forma un asiento plano, sin cavidades internas, que evita la acumulación de sólidos en la zona de cierre. La tajadera de acero inoxidable AISI304L o AISI316L está guiada, pulida por ambas caras y tiene las aristas redondeadas para reducir el desgaste de la junta y la empaquetadura durante las maniobras.
Su diseño permite grandes caudales con bajas pérdidas de carga. Está disponible con distintas opciones de materiales de construcción, cierre y empaquetadura. La distancia entre caras sigue el estándar de VAYCOM.
Diseño Standard
EN1092 PN10 / DIN PN10
ASME B16.5 (clase 150) / ASNI150
(Otros disponibles).
Presión
- DN50-DN250: 10 bar
- DN300-DN400: 6 bar
- DN450: 5 bar
- DN500-DN600: 4 bar
Tamaño
DN50/2” a DN600/24”. Otros tamaños bajo petición.
Materiales
Cuerpo: GJL250 / CF8M (otros como DUPLEX / SUPERDUPLEX bajo petición).
Guillotina: AISI304L / AISI316L (otros como DUPLEX 2205 o SUPERDUPLEX 2507 bajo petición).
Empaquetadura: SYNT+PTFE, Grafito, Junta tórica.
Asiento
Metal/Metal, EPDM, NBR, Viton, PTFE, Silicona.
Actuadores
Volante, Reductor, Neumático, Motor, Hidráulico y Volante Cadena.
Sectores
Centrales hidroeléctricas y presas / Distribución de agua / Pulpa y papel / Instalaciones termoeléctricas / Sector siderúrgico / Tratamiento de aguas / Minería / Industria química / Industria alimentaria.
Aplicaciones
Sólidos / Fluidos contaminados / Papel y celulosa / Lodos / etc.
Accesorios y componentes
Cono deflector, anillo reforzado, insuflaciones, volante de emergencia, finales de carrera, detectores inductivos, solenoides, filtros, cajas de conexiones, extensiones, etc.
KSB - Válvula de Guillotina Bidireccional
Documento de VAYCOM con la ficha de características del producto.
